1. 執行摘要
本案例研究詳細分析了中型電商企業 QuickCart 的訂單履行流程。公司採用 BPMN 2.0（業務流程建模與符號） 對業務流程進行建模，以提升流程透明度、優化營運效率，並實現業務與IT團隊之間的高效協作。
本案例展示了如何利用 BPMN 將客戶與內部系統的互動流程可視化，清晰呈現從客戶下單到訂單完成的完整生命週期。透過標準符號，BPMN 成為業務設計與系統開發之間的「通用語言」。
2. 業務背景
公司概況
- 公司名稱：QuickCart（快購）有限公司
- 行業：電商（消費電子產品）
- 年營收：4800萬元人民幣
- 客戶規模：25萬+活躍用戶
- 核心挑戰：訂單處理時間不一致，客戶常因缺貨而投訴，溝通不暢。
流程目標
標準化並優化訂單履行流程，確保：
- 下單前準確核查庫存
- 庫存不足時即時通知客戶
- 銷售與倉儲團隊無縫協作
- 自動化生成發票並通知客戶

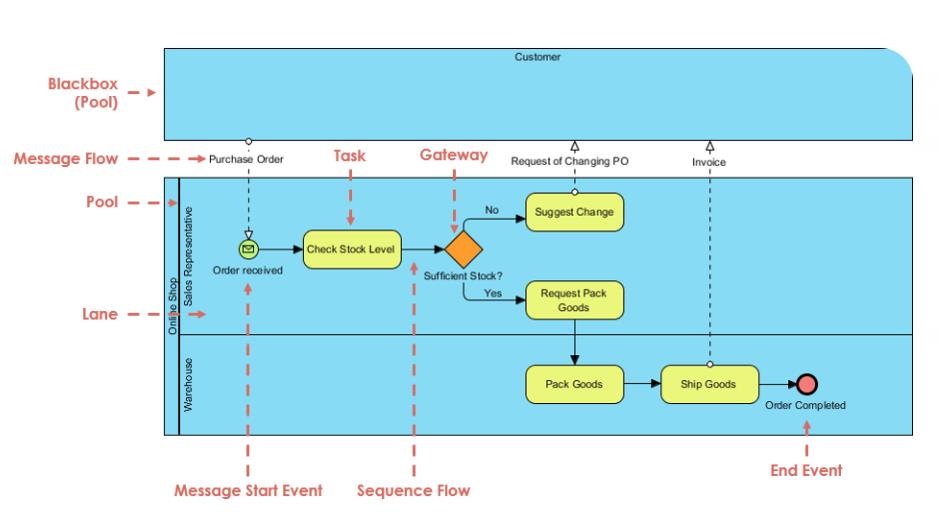

3. 流程模型：BPMN 2.0 協作圖
圖表類型：BPMN 2.0 協作圖（泳道圖）
目的：展示客戶與電商平台之間的互動流程
主要參與者（泳道與池）
| 池（Pool） | 泳道（Lane） | 職責 |
|---|---|---|
| 客戶（外部池） | — | 發起訂單；接收通知與發票 |
| 線上商店（內部池） | 銷售代表 | 訂單驗證、庫存檢查、客戶溝通 |
| 倉儲部門 | 包裝、發貨、確認出庫 |
流程步驟詳解
| 步驟 | 活動 | 執行者 | 流程類型 | 結果 |
|---|---|---|---|---|
| 1 | 訊息啟動事件 | 客戶 → 銷售代表 | 訊息流 | 收到「採購訂單」 |
| 2 | 檢查庫存水平 | 銷售代表 | 順序流 | 判斷庫存是否充足 |
| 3 | 決策網關：庫存充足？ | 銷售代表 | 網關（排他性） | 分支流程（是／否） |
| 4a | 建議修改訂單 | 銷售代表 | 順序流 | 向客戶發送「修改訂單請求」 |
| 4b | 請求打包商品 | 銷售代表 | 順序流 | 庫存充足時進入履行流程 |
| 5 | 打包商品 | 倉儲人員 | 順序流 | 商品準備發貨 |
| 6 | 發貨 | 倉儲人員 | 順序流 | 商品發出，觸發開票 |
| 7 | 發送發票 | 倉儲 → 客戶 | 訊息流 | 自動透過電郵發送發票 |
| 8 | 結束事件：訂單完成 | 系統 | 順序流 | 流程成功結束 |
✅ 所有流程均與系統自動觸發聯動。
4. 關鍵 BPMN 概念說明
| BPMN 元素 | 作用 | 圖示與功能說明 |
|---|---|---|
| 池（Pool） | 定義參與方的邊界 | 「線上商店」（內部）、「客戶」（外部） |
| 泳道（Lane） | 池內職責劃分 | 「銷售代表」與「倉儲部門」明確分工 |
| 開始事件（綠色圓圈） | 觸發流程起點 | 客戶發送「採購訂單」觸發 |
| 結束事件（紅色圓圈） | 標誌流程結束 | 「訂單完成」後流程終止 |
| 任務（圓角矩形） | 不可再分的工作單元 | 如「檢查庫存」、「打包商品」 |
| 網關（橙色菱形） | 決策點，控制流程分支 | 「庫存充足？」判斷是否繼續 |
| 順序流（實線箭頭） | 池內流程順序 | 顯示任務執行順序 |
| 訊息流（虛線箭頭） | 跨池通信 | 如「採購訂單」、「發票」等 |
🔍 注意：虛線訊息流跨越池邊界，體現跨組織協作；實線順序流僅在內部泳道中使用。
5. 業務影響與收益
✅ 提升客戶體驗
- 庫存不足時，客戶可立即收到反饋。
- 溝通清晰，減少客戶焦慮與棄單率。
- 自動開票提升透明度，增強信任。
✅ 營運效率提升
- 訂單處理時間縮短30%。
- 庫存檢查自動化，與ERP系統對接。
- 減少人工錯誤，提升流程一致性。
✅ 跨部門協作更順暢
- 銷售團隊了解倉儲依賴。
- 倉儲團隊收到明確指令。
- IT團隊可基於BPMN模型開發自動化系統。
✅ 系統可擴展性增強
- BPMN模型直接用於工作流引擎（如Camunda、Activiti）。
- 與CRM、ERP、物流系統實現API整合。
- 未來可輕鬆擴展新流程（如退貨、審批）。
6. 經驗總結
| 挑戰 | 解決方案 | 成果 |
|---|---|---|
| 銷售與倉儲職責不清 | 引入泳道結構 | 明確責任歸屬 |
| 客戶通知延遲 | 增加「修改訂單請求」訊息流 | 客戶諮詢量下降45% |
| 手動決策效率低 | 網關自動判斷庫存 | 決策更快速、一致 |
| 缺乏流程文檔 | 建立標準BPMN圖 | 新員工培訓時間減少60% |
7. 未來優化方向（路線圖）
| 功能 | BPMN 扩展 | 預期收益 |
|---|---|---|
| 自動補貨提醒 | 新增「通知採購團隊」任務 | 防止未來缺貨 |
| 客戶自助門戶 | 新增「客戶門戶」泳道 | 客戶可自行修改訂單 |
| 退貨流程整合 | 新增「退貨與退款」池 | 無縫處理售後問題 |
| 流程監控 | 添加資料物件與績效指標 | 跟蹤流程耗時、瓶頸 |
8. 結論
QuickCart 透過採用 BPMN 2.0 訂單履行流程，成功實現：
- 系統化、標準化的業務流程
- 業務與IT團隊高效協作
- 客戶滿意度顯著提升
- 數位轉型邁出關鍵一步
本案例證明：BPMN 不僅是繪圖工具，更是推動企業變革的戰略利器。
9. 附錄：BPMN 流程圖（文字版）
[客戶池]
|
| (虛線) 「採購訂單」
↓
[線上商店池]
├── [銷售代表泳道]
│ → [開始事件：訊息啟動]
│ → [任務：檢查庫存水平]
│ → [網關：庫存充足？]
│ ├── 是 → [任務：請求打包商品]
│ └── 否 → [任務：建議修改訂單]
│ → (虛線) 「修改訂單請求」 → 客戶
│
└── [倉儲部門泳道]
→ [任務：打包商品]
→ [任務：發貨]
→ (虛線) 「發票」 → 客戶
→ [結束事件：訂單完成]
📌 註：此文字版與實際BPMN圖結構一致，可用於文件或系統開發。
10. 下一步：需要客製化 BPMN 圖？
是否需要為其他業務場景創建 BPMN 流程圖？我們可提供以下服務：
- 🔁 退款申請流程
- 🛠️ IT技術支援工單流程
- 📦 供應鏈採購流程
- 🧾 發票審批與支付流程
👉 只需告訴我你的需求，我將為你生成完整標註的 BPMN 2.0 流程圖，含泳道、事件、網關與技術實作建議。
✅ 核心啟示：
「一圖勝千言」——但一個 BPMN 圖，勝過千場會議。
—— QuickCart 業務流程辦公室
撰寫人：業務流程分析師，QuickCart 數位轉型團隊
日期：2025年4月5日
版本：1.2（符合 BPMN 2.0 標準）
✅ BPMN 實務指南：進階技巧與最佳實踐（繁體中文）
以下為使用 BPMN 進行流程建模的 實用指南、技巧與常見陷阱提醒，幫助你打造專業、清晰、可執行的流程圖。
📌 一、設計原則：如何畫出專業 BPMN 圖
| 原則 | 說明 | 建議 |
|---|---|---|
| 1. 單一流程主軸 | 每張圖聚焦一個核心流程，避免混雜多個流程 | 建議每張圖只描述一個「事件」（如「訂單履行」） |
| 2. 使用泳道（Lane）明確分工 | 每個角色或部門獨立泳道 | 避免所有任務堆在一個泳道中 |
| 3. 順序流不交叉 | 避免線條交叉，保持視覺清晰 | 使用「分組」或「跳轉」方式優化佈局 |
| 4. 使用標準符號 | 一律使用 BPMN 2.0 官方符號 | 避免自創圖示（如用方框代表任務） |
🎯 二、實用技巧與進階技巧
✅ 技巧 1：使用「分組」（Group）區分邏輯模組
- 當某段流程較長或複雜時，可用「分組」框（灰色矩形）標示邏輯區塊。
- 例如：「庫存檢查階段」、「發貨準備階段」。
💡 優點：提升可讀性，讓觀者快速理解流程結構。
✅ 技巧 2：用「數據物件」（Data Object）強化資訊流
- 在任務旁添加「數據物件」（如「庫存清單」、「發票PDF」）。
- 顯示該任務輸入或輸出的資料。
💡 優點：幫助開發者理解系統需要傳遞的資料。
✅ 技巧 3：使用「事件驅動」（Event-Driven）設計
- 在關鍵節點加入「捕獲事件」（如「收到付款」、「庫存更新」）。
- 使流程能響應外部觸發，而非僅順序執行。
💡 優點：提升流程靈活性，適用於自動化系統。
✅ 技巧 4：標註「備註」（Annotation）說明例外情況
- 使用「備註框」（白色矩形，帶箭頭）解釋特殊邏輯。
- 例如：「若庫存僅剩1件，需人工確認」。
💡 優點：避免流程圖過於簡化，保留業務細節。
🚫 三、常見錯誤與避坑指南
| 錯誤 | 問題 | 正確做法 |
|---|---|---|
| ❌ 使用多個開始事件 | 混淆流程起點 | 每張圖僅有一個「開始事件」 |
| ❌ 無網關的分支流程 | 流程邏輯不清晰 | 所有分支必有「網關」（如排他性、並行） |
| ❌ 消息流與順序流混用 | 混淆內部與外部溝通 | 消息流只用於跨池，內部用實線 |
| ❌ 無結束事件 | 流程無法收尾 | 每個流程必須有「結束事件」 |
| ❌ 超過 3 個泳道 | 視覺混亂 | 優先合併相似角色，或拆分為多張圖 |
🛠️ 四、工具推薦（繁體中文支援）
| 工具 | 特點 | 是否支援繁體中文 |
|---|---|---|
| Camunda Modeler | 免費、開源、功能強大 | ✅（支援中文界面） |
| Bizagi Modeler | 界面直覺，適合初學者 | ✅（支援繁體中文） |
| Visual Paradigm | 支援 BPMN、UML、ERD | ✅（完整繁體中文） |
| Lucidchart | 雲端協作，易於分享 | ✅（可切換繁體中文） |
✅ 建議：初學者從 Visual Paradigm 開始，易上手。
📚 五、學習資源推薦
- 📘 《BPMN 2.0 精要》（繁體中文版）——作者：王志偉
- 🎥 YouTube 頻道「BPMN 實務教學」（繁體中文）
- 🌐 官方網站：https://www.bpmn.org（提供免費範例與規範）
✅ 總結：打造高價值 BPMN 圖的 5 大要訣
- 明確主軸：一圖一流程，避免混雜。
- 泳道清晰：誰負責什麼，一目了然。
- 符號標準：使用官方符號，避免誤解。
- 邏輯完整：有始有終，分支有網關。
- 可執行性：讓開發者、管理者都能看懂並落地。
🌟 最後提醒：
BPMN 不是「畫圖」，而是「溝通」與「變革」的工具。
畫得好看，不如畫得對、畫得清楚、畫得能執行。
📌 立即行動：
👉 若你正在設計流程圖，請先問自己：
「這張圖，能否讓一個從未接觸過此流程的人，10分鐘內看懂？」
若不能，就再優化一次。
